24241-T

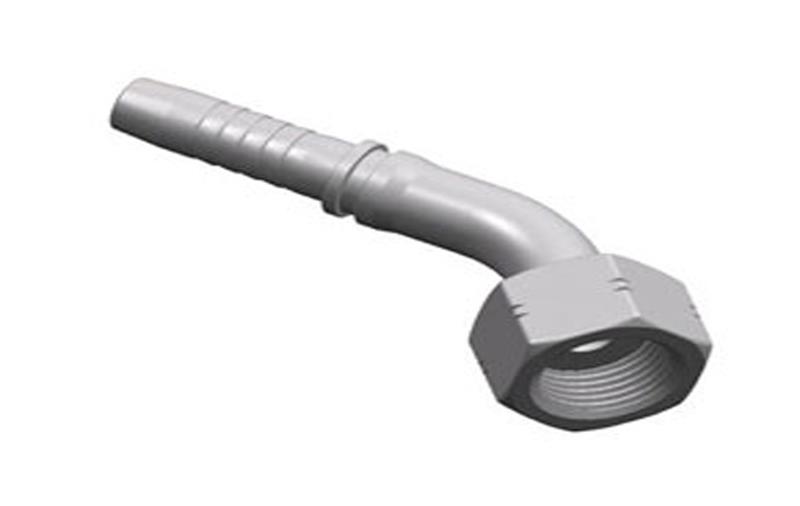

45°弯美制ORFS内螺纹平面
45°ELBOW ORFS FEMALE FLAT SEAT
ISO 12151-1—SAE J516

产品详情

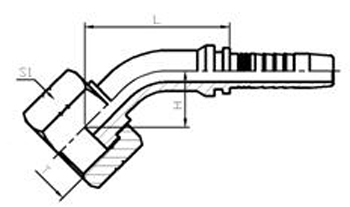

代 号 螺 纹 软 管 HOSE BORE 尺寸 DIMENSIONS
PART NO. THREAD T 公称内径 DN 标号 DASH L H S1
24241-04-04
9/16′′X18
6
04
45
21
19
24241-06-04T
11/16′′X16
6
04
38
14.7
22
24241-06-05T
11/16′′X16
8
05
39.5
15.7
22
24241-06-06
11/16′′X16
10
06
52.8
27
22
24241-08-06T
13/16′′X16
10
06
44.7
18.7
24
24241-08-08
13/16′′X16
13
08
63.3
30.4
27
24241-08-10
13/16′′X16
16
10
71
31.5
27
24241-10-08T
1′′X14
12
08
57.5
24
30
24241-10-10
1′′X14
16
10
75
35
30
24241-12-08T
1.3/16′′X12
13
08
54.9
23.5
36
24241-12-10T
1.3/16′′X12
16
10
64.5
25
36
24241-12-12
1.3/16′′X12
19
12
82
39.4
36
24241-16-12T
1.7/16′′X12
19
12
74
29
41
24241-16-16T
1.7/16′′X12
25
16
77.3
27.9
41
24241-20-16T
1.11/16′′X12
25
16
79.5
30
50
24241-20-20
1.11/16′′X12
32
20
107
46.5
50
24241-24-20T
2′′X12
32
20
94.5
33.8
60
24241-24-24T
2′′X12
38
24
109
39
60
注：1.上述代号用于编织软管。2.如需用于缠绕软管代号改为24242-XX-XX。
NOTE:1.For use with braided hoses.2.If use spiral hoses, hose fitting series number is 24242-XX-XX.
