20241-T

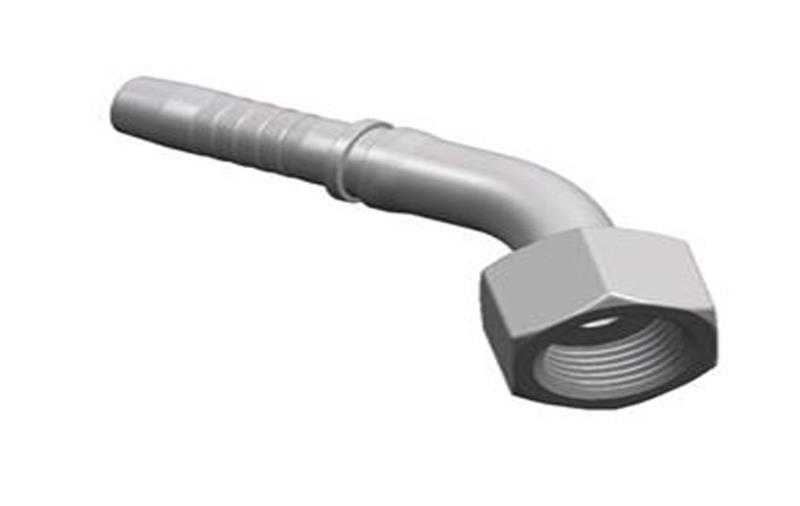

45°弯公制内螺纹平面
45°ELBOW METRIC FEMALE FLAT SEAT
参考REF.GB/T 9065.3

产品详情

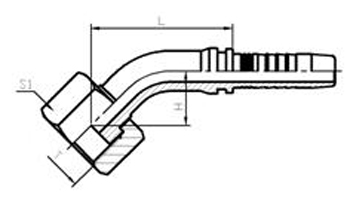

代 号 螺 纹 软 管 HOSE BORE 尺寸 DIMENSIONS
PART NO. THREAD T 公称内径 DN 标号 DASH L H S1
20241-14-04T
M14X1.5
6
04
38.2
14.4
17
20241-14-05
M14X1.5
8
05
41
17.5
19
20241-16-05T
M16X1.5
8
05
39
15.5
19
20241-16-06
M16X1.5
10
06
45
19
22
20241-18-06T
M18X1.5
10
06
44
18
22
20241-22-08T
M22X1.5
13
08
52.8
21.4
27
20241-27-10T
M27X1.5
16
10
64.8
25.6
32
20241-30-12T
M30X1.5
19
12
67.9
25.2
36
20241-36-16T
M36X2
25
16
77.3
27.9
41
20241-39-16T
M39X2
25
16
84
29.7
46
20241-45-20T
M45X2
32
20
94.5
33.8
55
20241-52-24T
M52X2
38
24
110
41
60
20241-60-28T
M60X2
45
28
118.5
43.6
70
20241-64-32T
M64X2
51
32
129.5
48.5
75
注：1.上述代号用于编织软管。2.如需用于缠绕软管代号改为20242-XX-XX。
NOTE:1.For use with braided hoses.2.If use spiral hoses, hose fitting series number is 20242-XX-XX.
