20541-W
45°弯公制内螺纹24°锥带O型圈重系列
45°ELBOW METRIC FEMALE 24°CONE O-RING H.T.
ISO 12151-2—DIN 3865

产品详情

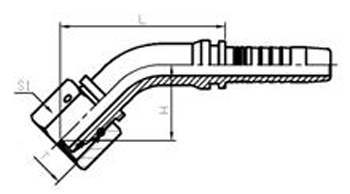

代 号 螺纹 E 软 管 HOSE BORE 管子外径 尺寸 DIMENSIONS
PART NO. THREAD E 公称内径 DN 标号 DASH TUBE O.D. L H S1
20541-16-04T
M16X1.5
6
04
8
37
20
19
20541-16-05T
M16X1.5
8
05
8
42.5
18.9
19
20541-18-04T
M18X1.5
6
04
10
43.5
19.7
22
20541-18-05T
M18X1.5
8
05
10
43.7
20
22
20541-18-06T
M18X1.5
10
06
10
48.2
22.2
22
20541-20-06T
M20X1.5
10
05
12
50
24
24
20541-20-08W
M20X1.5
13
08
12
58.7
27.4
24
20541-22-06T
M22X1.5
10
06
14
50
24
27
20541-24-06T
M24X2
10
06
16
50
24
30
20541-24-08T
M24X2
13
08
16
56.6
25.4
30
20541-30-10T
M30X2
16
10
20
69
29.6
36
20541-30-12T
M30X2
19
12
20
73.2
30.5
36
20541-36-12T
M36X2
19
12
25
73.5
30.9
46
20541-36-16T
M36X2
25
16
25
82.9
33.5
46
20541-42-12T
M42X2
19
12
30
76.5
34
50
20541-42-16T
M42X2
25
16
30
88
35.1
50
20541-42-20W
M42X2
32
20
30
103.3
42.6
50
20541-52-20T
M52X2
32
20
38
100
39.4
60
20541-52-24T
M52X2
38
24
38
115.7
44.6
60
注:1.上述代号用于编织软管。2.如需用于缠绕软管代号改为20542-xx-xx
NOTE：1、For use with braided hoses。 2、If use spiral hoses，hose fitting series number is 20542-XX-XX。
