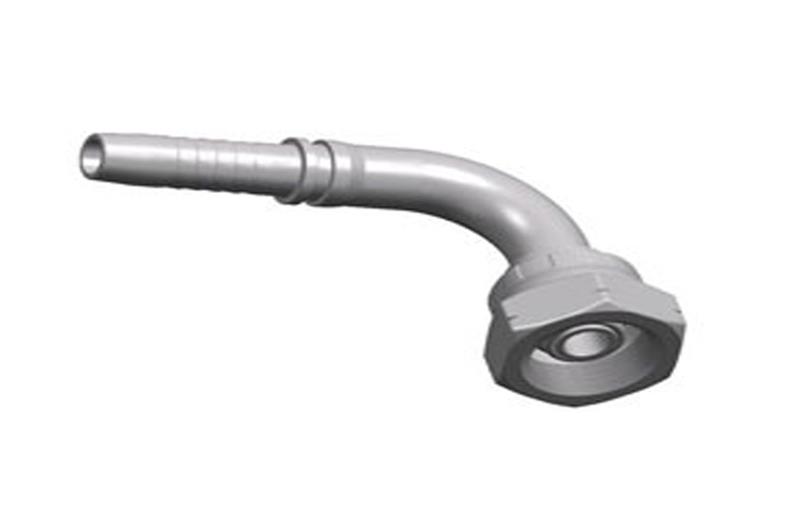

22691-OR
90°弯英管内螺纹60°外锥面带O形圈
90°ELBOW BSP FEMALE 60°O-RING CONE

产品详情

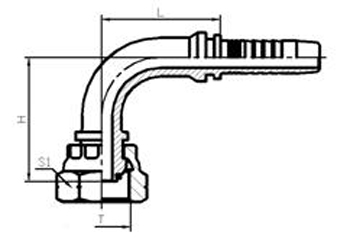

代 号 螺 纹 软 管 HOSE BORE 尺寸 DIMENSIONS
PART NO. THREAD T 公称内径 DN 标号 DASH L H S1
22691-02-04OR
G1/8''X28
6
04
32
34
14
22691-04-04OR
G1/4''X19
6
04
32
35
19
22691-04-05OR
G1/4''X19
8
05
33
40
19
22691-04-06OR
G1/4''X19
10
06
36.5
42
19
22691-06-04ORT
G3/8''X19
6
04
32
35
22
22691-06-05ORT
G3/8''X19
8
05
33
39
22
22691-06-06OR
G3/8''X19
10
06
36.5
42
22
22691-06-08OR
G3/8''X19
13
08
43.5
47.5
22
22691-08-06ORT
G1/2''X14
10
06
36.5
44.5
27
22691-08-08OR
G1/2''X14
13
08
44.5
50.5
27
22691-10-08ORT
G5/8''X14
13
08
44.5
49.5
30
22691-10-10OR
G5/8''X14
16
10
55
55
30
22691-12-10ORT
G3/4''X14
16
10
55
56.5
32
22691-12-12OR
G3/4''X14
19
12
62
62.5
32
22691-16-12ORT
G1''X11
19
12
62
61
41
22691-16-16OR
G1''X11
25
16
74
73
41
22691-20-16ORT
G1.1/4''X11
25
16
74
77
50
22691-20-20OR
G1.1/4''X11
32
20
91.5
90
50
22691-24-20ORT
G1.1/4''X11
32
20
91.5
88.5
55
22691-24-24OR
G1.1/4''X11
38
24
108
105
55
22691-32-24ORT
G1''X14
38
24
108
103
70
22691-32-32OR
G1''X14
51
32
129
128.5
70
注：1.上述代号用于编织软管。2.如需用于缠绕软管代号改为22692K-XX-XX。
NOTE:1.For use with braided hoses.2.If use spiral hoses, hose fitting series number is 22692-XX-XX.
