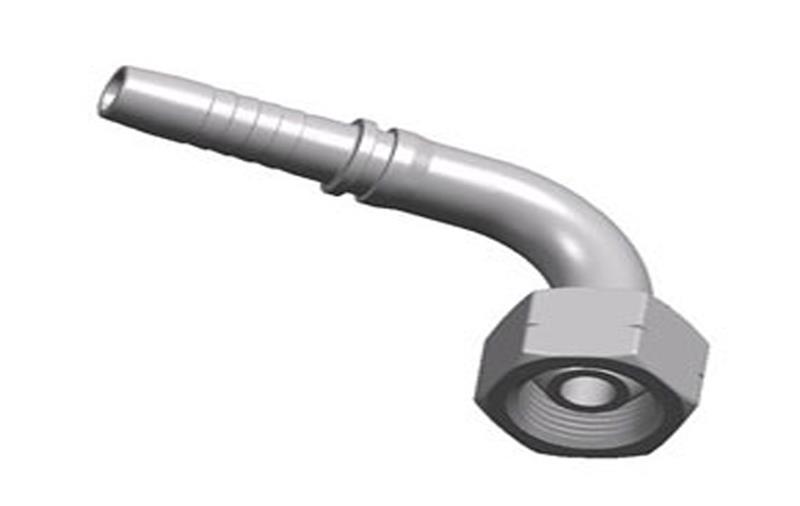

22691-T
90°弯英管内螺纹60°外锥面
90°ELBOW BSP FEMALE 60°CONE

产品详情

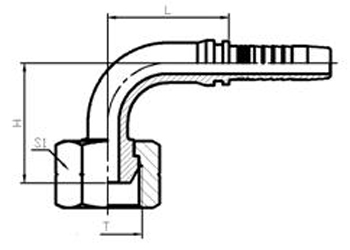

代 号 螺 纹 软 管 HOSE BORE 尺寸 DIMENSIONS
PART NO. THREAD T 公称内径 DN 标号 DASH L H S1
22691-02-04
G1/8''X28
6
04
32
33
14
22691-04-04
G1/4''X19
6
04
32
34
19
22691-04-05
G1/4''X19
8
05
32.5
35.5
19
22691-04-06
G1/4''X19
10
06
36.5
40.5
19
22691-06-04T
G3/8''X19
6
04
32
33.5
22
22691-06-05T
G3/8''X19
8
05
32.5
34.5
22
22691-06-06
G3/8''X19
10
06
36.5
41
22
22691-06-08
G3/8''X19
13
08
44.5
47.5
22
22691-08-06T
G1/2''X14
10
06
36.5
42
27
22691-08-08
G1/2''X14
13
08
44.5
50
27
22691-10-08T
G5/8''X14
13
08
44.5
49.5
30
22691-10-10
G5/8''X14
16
10
55
55
30
22691-12-10T
G3/4''X14
16
10
55
52.5
32
22691-12-12
G3/4''X14
19
12
62
62
32
22691-16-12T
G1''X11
19
12
62
61
41
22691-16-16
G1''X11
25
16
74
72
41
22691-20-16T
G1.1/4''X11
25
16
74
77
50
22691-20-20
G1.1/4''X11
32
20
91.5
90
50
22691-24-20T
G1.1/4''X11
32
20
91.5
88.5
55
22691-24-24
G1.1/4''X11
38
24
108
105
55
22691-32-24T
G1''X14
38
24
109
103
70
22691-32-32
G1''X14
51
32
129
128.5
70
注：1.上述代号用于编织软管。2.如需用于缠绕软管代号改为22692K-XX-XX。
NOTE:1.For use with braided hoses.2.If use spiral hoses, hose fitting series number is 22692-XX-XX.
