产品详情

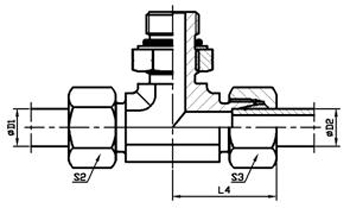

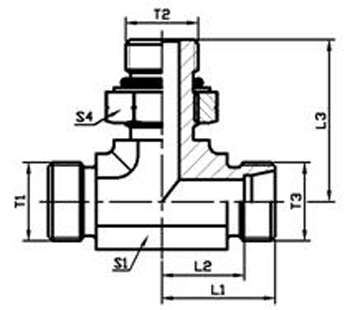

系列	代号 PART NO.	螺纹 THREAD			管子外径 TUBE O.D	尺寸 DIMENSIONS							重量 克/件	工作压力 (bar)
		T1	T2	T3	D1、D2	L1	L2	L3	L4	S1	S2、S3	S4
L	ACOC-12-04-12OG	M12X1.5	7/16′′X20	M12X1.5	06	21	14	29	29	14	14	14	53	315
	ACOC-14-06-14OG	M14X1.5	9/16′′X18	M14X1.5	08	22.5	15.5	29	30.5	14	17	17	72	250
	ACOC-16-06-16OG	M16X1.5	9/16′′X18	M16X1.5	10	24	17	34	32	19	19	17	90	250
	ACOC-18-08-18OG	M18X1.5	3/4′′X16	M18X1.5	12	26	19	38	34	19	22	22	142	250
	ACOC-22-10-22OG	M22X1.5	7/8′′X14	M22X1.5	15	28	21	41	36	22	27	27	212	200
	ACOC-26-12-26OG	M26X1.5	1.1/16′′X16	M26X1.5	18	31.5	24	47	40	30	32	32	333	200
	ACOC-30-12-30OG	M30X2	1.1/16′′X12	M30X2	22	35.5	28	52	44	30	36	32	410	200
	ACOC-36-16-36OG	M36X2	1.5/16′′X12	M36X2	28	38.5	31	59	47	36	41	41	642	160
	ACOC-45-20-45OG	M45X2	1.5/8′′X12	M45X2	35	48.5	38	63	59	46	50	50	1047	125
S	ADOD-14-04-14OG	M14X1.5	7/16′′X20	M14X1.5	06	22	15	32	30	14	17	14	66	400
	ADOD-16-06-16OG	M16X1.5	9/16′′X18	M16X1.5	08	24	17	37	32	19	19	17	92	400
	ADOD-18-06-18OG	M18X1.5	9/16′′X18	M18X1.5	10	25.5	18	38	34	19	22	17	110	400
	ADOD-20-08-20OG	M20X1.5	3/4′′X16	M20X1.5	12	28.5	22	44	38	22	24	22	167	400
	ADOD-22-10-22OG	M22X1.5	7/8′′X14	M22X1.5	14	31	23	44	41	22	27	27	220	400
	ADOD-24-10-24OG	M24X1.5	7/8′′X14	M24X1.5	16	33.5	25	50	43	27	30	27	263	400
	ADOD-30-12-30OG	M30X2	1.1/16′′X12	M30X2	20	38.5	28	56	49	30	36	32	423	400
	ADOD-36-16-36OG	M36X2	1.5/16′′X12	M36X2	25	44.8	32.8	57.5	56.8	36	46	41	678	315
	ADOD-42-20-42OG	M42X2	1.5/8′′X12	M42X1.5	30	49.5	36	69	62	46	50	50	1007	250

注：如需带卡套及卡套螺母整套订货，则请在代号后加“RN”，如ACOC-30-12-30OG/RN。
Note: In case if you are interested to order the adapter in complete set with cutting ring and nut ,it is necessary to insert suffix "RN" after our part NO,for exampleACOC-30-12-30OG/RN.
