液压软管接头

我司自主进口SUNFLEX品牌高压编织胶管、高压缠绕胶管、生产研发的胶管扣压接头、过渡接头、不锈钢接头和各种非标接头，广泛用于工程机械、隧道机械、特种车辆、石油、电力、煤矿、冶金、造船等行业。

液压软管

按行业搜索
FL-W
SAE 整体法兰夹3000PSI
SAE WHOLE FLANGE CLAMPS 3000PSI
ISO 6162-1—SAE J518

产品详情

代号

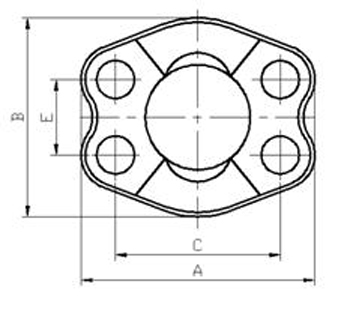

PART NO. 		法兰型号 尺寸 DIMENSIONS 配螺栓
BOLT 		工作压力 (bar)
FLANGE SIZE A B C E
FL-08W
1/2′′
54
46
38.1
17.48
M8X25
345
FL-08WUN
1/2′′
54
46
38.1
17.48
5/16′′-18X1.1/4′′
345
FL-12W
3/4′′
65
52
47.63
22.23
M10X30
345
FL-12WUN
3/4′′
65
52
47.63
22.23
3/8′′-16X1.1/4′′
345
FL-16W
1′′
70
59
52.37
26.19
M10X30
345
FL-16WUN
1′′
70
59
52.37
26.19
3/8′′-16X1.1/4′′
345
FL-20W
1.1/4′′
79
73
58.72
30.18
M10X30
276
FL-20WUN
1.1/4′′
79
73
58.72
30.18
7/16′′-14X1.1/2′′
276
FL-24W
1.1/2′′
94
83
69.85
35.71
M12X35
207
FL-24WUN
1.1/2′′
94
83
69.85
35.71
1/2′′-13X1.1/2′′
207
FL-32W
2′′
102
97
77.77
42.88
M12X35
207
FL-32WUN
2′′
102
97
77.77
42.88
1/2′′-13X1.1/2′′
207
FL-40W
2.1/2′′
114
109
88.9
50.8
M12X44
172
FL-40WUN
2.1/2′′
114
109
88.9
50.8
1/2′′-13X1.1/2′′
172
FL-48W
3′′
135
131
106.38
61.93
M16X44
138
FL-48WUN
3′′
135
131
106.38
61.93
5/8′′-11X1.3/4′′
138
FL-56W
3.1/2′′
152
140
120.65
69.85
M16X51
340
FL-56WUN
3.1/2′′
152
140
120.65
69.85
5/8′′-11X2′′
340
FL-64W
4′′
162
152
130.18
77.77
M16X51
340
FL-64WUN
4′′
162
152
130.18
77.77
5/8′′-11X2′′
340
注：螺栓需另订
Note：Bolt should be ordered another
