product details
|

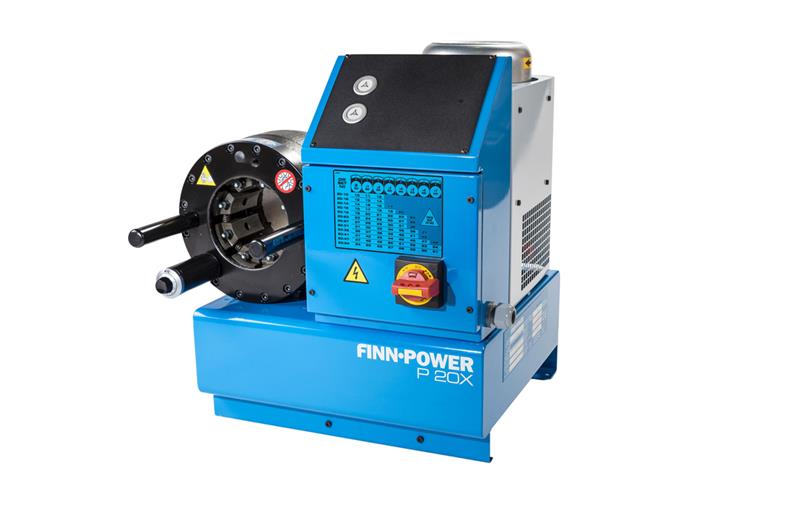

P20X
|
20
|
P20NMS
|
|
扣压范围(毫米) 1)
|
16-61
|
10-61
|
10-61
|
|
扣压范围(英寸) 1)
|
0.39-2.40
|
0.39-2.40
|
0.39-2.40
|
|
最大扣压力(千牛)
|
1370
|
1370
|
1370
|
|
最大扣压力(吨)
|
137
|
137
|
137
|
|
扣压次数/小时 2)
|
340
|
250/1000 5)
|
285/1000 5)
|
|
软管尺寸ID(英寸)
|
1½
|
1½
|
1½
|
|
模座 3)
|
P20
|
P20
|
P20
|
|
模具行程(毫米) 4)
|
+25
|
+25
|
+25
|
|
主扣压模D/L(毫米)
|
84/80
|
84/80
|
84/80
|
|
最大开口直径(毫米)
|
109
|
109
|
109
|
|
控制器
|
MS
|
MS/UC
|
MS
|
|
电机功率(千瓦)
|
1.5/2.2 6)
|
1.5/3 6)
|
1.5/3 6)
|
|
电机功率(马力)
|
2.0/3.0 6)
|
2.0/4.0 6)
|
2.0/4.0 6)
|
|
长度(毫米)
|
525
|
800
|
650
|
|
宽度(毫米)
|
515
|
630
|
510
|
|
高度(毫米)
|
546
|
637
|
620
|
|
长度(英寸)
|
20.7
|
31.5
|
25.6
|
|
宽度(英寸)
|
20.3
|
24.8
|
20.1
|
高度(英寸)
|
22.3
|
25.1
|
24.4
|
|
重量(公斤)
|
110
|
157
|
140
|
重量(磅)
|
243
|
346
|
309
|
1) 采用标准扣压模。采用特制扣压模可增加扣压范围。
2）理论最小扣压10毫米。
3）请参见模座数据表。
4）最大开口直径为设备底模最大张口直径。
5）12V/24V过载控制。
6）单相220V/380V电压。
|
选购件:
|
|
QC 快速换模工具
|
*脚踏开关
|
*电动后定位装置
|
机械后定位装置
|
**UC1,UC2
|
*不可用于P20X机型
**
不可用于P20X机型和NMS机型
|
18013/xx
|
|
P20
|
|
模具型号
|
扣压范围
|
直径
|
长度
|
|
18013/10
|
10.0-12.0
|
10
|
55
|
|
18013/12
|
12.0-14.0
|
12
|
55
|
|
18013/14
|
14.0-16.0
|
14
|
55
|
|
18013/16
|
16.0-19.0
|
16
|
55
|
|
18013/19
|
19.0-23.0
|
19
|
55
|
|
18013/23
|
23.0-27.0
|
23
|
55
|
|
18013/27
|
27.0-31.0
|
27
|
70
|
|
18013/31
|
31.0-36.0
|
31
|
70
|
|
18013/36
|
36.0-41.0
|
36
|
75
|
|
18013/41
|
41.0-47.0
|
41
|
75
|
18013/47
|
47.0-54.0
|
47
|
85
|
18013/54
|
54.0-61.0
|
54
|
85
|
